Mikoyan MiG-29

 Mikoyan MiG-29

Mikoyan MiG-29 adalah pesawat tempur di desain Mikoyan-Gurovich (MiG) Rusia, dirancang untuk menggantikan pesawat MiG-21, MiG-23, Su-15, dan Su-17. kemampuan MiG-29 sama dengan pesawat   F-18 Hornet milik Amerika Serikat.

Sejarah pembuatan MiG-29 di dasari oleh kecemasan atas program "F-X" AU AS Pada tahun 1969 yang berhasil mendesai F-15 Eagle (red. masih perang dingin). Pada puncak Perang Dingin, Soviet berusaha mengembangkan jenis pesawat tempur baru untuk menandingi pesawat amerika yang lebih canggih. bahkan Jendral Staf Soviet mengeluarkan syarat-syarat untuk Perspektivnyy Frontovoy Istrebitel (PFI, diartikan langsung sebagai "Penempur Prespective Terdepan"). Spesifikasi pesawat yang di ajukan sangatlah tinggi. Rancangan aerodinamis untuk pesawat ini kebanyakan diambil oleh Institut Aerodinamis Russia TsAGI berkolaborasi dengan biro desain Sukhoi.

Tetapi, tahun 1971 penelitian Soviet menunjukkan perlunya membedakan jenis pesawat. akhirnya soviet juga membuat program LPFI (Perspektivnyy Lyogkiy Frontovoy Istrebitel, atau "Penempur Ringan Taktis Lanjut"). Program pesawat PFI diberikan ke Sukhoi, dan menghasilkan Sukhoi Su-27, sedangkan pesawat ringan dilempar ke Mikoyan. pada tahun 1974 rancangan spesifik dimulai lalu menghasilkan Product 9, dan dinamai MiG-29A. test fly pertama dilakukan pada 6 Oktober 1977.



Persenjataan MiG-29

perbedaan LPFI dan PFI menjadi lebih jelas ketika MiG-29 di tugaskan sebagai pesawat jarak dekat mendukung pasukan darat Soviet pada 1980an. Sedangkan Su-27 dengan jarak tempuh lebih jauh di tugaskan untuk bertempur dengan pesawat milik NATO. Roda pendaratan yang diperkuat membuat MiG-29 bisa beroperasi pada landasan yang rusak. Mig-29 juga ditugaskan mengawal serangan udara dan pengiriman udara, melindungi pesawat bomber dari pesawatr NATO seperti F-15 dan F-16.

 30-mm GSh-301 cannon

NATO memberi nama  "Fulcrum-A" kepada MiG-29. MiG-29B diekspor secara luas melalui versi yang di perlemah. Total pembuatan sekitar 840 pesawat.

MiG-29k milik di atas kapal induk india

Moncong pesawat yang berukuran cukup besar bertujuan untuk menempatkan radar yang berdaya jangkau tinggi, laser pemandu dan peralatan sensor inframerah menempatkan menempatkan helmet-mounted target-designation system. walau tidak dilengkapi dengan sistem kontrol fly-by-wire seperti F-16, MiG-29 Fulcrum tetap memiliki kemampuan baik untuk menghadapi pesawat tempur buatan Barat.

R-60/AA-8 Aphid

• Tingkat kecepatan maksimal:

1. at altitude: 1,520 mph (2,445 km/h) at 36,090 ft (11,000 m), Mach 2.3
2. at sea level: 805 mph (1,200 km/h), Mach 1.06
3. Initial Climb Rate : 65,000 ft (19,800 m) / min
4. Service Ceiling : 60,700 ft (18,500 m)
5. Range typical (jarak tempuh) : 810 nm (1,500 km) 340 nm (630 km) with max payload ferry: 1,570 nm (2,900 km)
6. g-Limits : -

• Persenjataan:

1. Gun (Senapan mesin) : satu unit 30-mm GSh-301 cannon (150 rounds)
2. Stations (Cantelan senjata /pod) :6 atau 7 hardpoints, pada MiG29K 9 external hardpoints, pada MiG-29M 8 external hardpoints
3. Air-to-Air Missile (rudal udara ke udara) : R-60/AA-8 Aphid, R-27/AA- 10 Alamo, R-73/AA-11 Archer, AA-12.
4. Air-to-Surface Missile (rudal udara ke darat) : AS-12, AS-14, AS-17
5. Bom : free-fall, berpenuntun (guided bombs), cluster bombs (bom karpet)
6. Lainnya : rocket pods (peluncur roket), ECM, munitions dispensers.

• Varian:

1. 9-01 : Protoipe (Pre-production model}
2. MiG-29 'Fulcrum-A', Generasi pertama termasuk beberapa model model berbeda dengan variasi roda depan (roda hidung) nose gear, fin (sirip tegak) , dan rudder arrangements.
3. MiG-29UB 'Fulcrum-B' Versi Latih, dua awak
4. MiG-29S 'Fulcrum-C' Pengembangan versi single-seat dengan badan pesawat diperbesar, avionics baru, dan kapasitas bahan bakar yang diperbesar.
5. MiG-29KVP, prototipe MiG-29K yang digunakan untuk test catapult take off and arrestor gear systems untuk pendaratan di kapal induk, serta untuk versi latih dari MiG-29K
6. MiG-29K 'Fulcrum-D' Versi Kapal induk
7. MiG-29B Versi Latih, details tidak diketahui
8. MiG-29UBT strike model Two-seat didesain untuk operasi khusus
9. MiG-29SaE MiG-29SEh Versi Ekpor MiG-29S
10. MiG-29SM pengembangan MiG-29SaE dengan kemampuan pengisian bahan bakar di udara (air refuelling), daya angkut yang diperbesar dan berkemampuan untuk membawa versi baru dari AAM (anti aircraft missiles)
11. MiG-29SMT pengembangan Versi Ekspor dari MiG-29SM, dengan peningkatan kokpit, avionik dan memperbesar jarak jangkau. Dikabarkan mampu membawa rudal berkekuatan tinggi SS-N-22 Sunburn
12. MiG-29SMT-2 Peningkatan kemampuan dari MiG-29SMT, detail tidak diketahui.
13. MiG-29M Improved Fulcrum, penambahan kemampuan dengan kontrol fly-by-wire, mesin yang dimodifikasi serta perubahan pada sayap dan ekor, kanopi dan berkemampuan untuk mabawa peluru berpenuntun guided-munitions
14. MiG-29MaE atau MiG-29MEh versi ekspor MiG-29M
15. MiG-29 'Fulcrum-Plus', varian MiG-29 dengan kemampuan thrust vectoring nozzles
16. MiG-29N Versi Ekspor untuk Malaysia
17. MiG-33 Rancangan asli MiG-29M

• Penerbangan perdana:

1. MiG-29 : 6 Oktober 1977
2. MiG-29M : 1989
3. MiG-29UBT : 8 Oktober 1998

• Masuk Operasional : 1983
• Crew : 1 orang pilot
• Airfoil sections:

1. Wing Root: tidak diketahui
2. Wing Tip: tidak diketahui



HHi :D ukuran pesawat dan spesifikasi dalam bahasa russia

• Ukuran:

1. Panjang {Length) : 56.83 ft (feet) (17.32 m)
2. Rentang Sayap (Wingspan) : 37.29 ft (11.36 m)
3. Tinggi (Height) (Sampai ujung sirip tegak stabilizer) : 15.54 ft (4.73 m)
4. Luas Permukaan Sayap (Wing Area) : 408 ft2 (38.0 m2)
5. Luas Permukaan Canard (Canard Area) : -

• Bobot:

1. Kosong (Empty) : 24,030 lb (10,900 kg) (1 pounds (lbs) = 0.45359237 kilogram )
2. Typical Load : 33,600 lb (15,240 kg)
3. Max Takeoff : 40,785 lb (18,500 kg)
4. Kapasitas bahan bakar (Fuel Capacity} : -

• Max payload : 6,614 lb (3,000 kg)
• Propulsi :

1. Mesin (MiG-29A) : dua Klimov/ Sarkisov RD-33 turbofan dengan afterburner dengan daya dorong (RD-33): 36,600 lb (162.8 kN)
2. (MiG-29M): dua Klimov/ Sarkisov RD-33K turbofan dengan afterburner dengan daya dorong (RD-33K): 41,450 lb (184.44 kN)

Negara pemakai

    *  Algeria – 35 MiG-29s pada December 2010.
    *  Azerbaijan – 49 di simpan pada December 2010, 13 di gunakan pada January 2011.
    *  Bangladesh – 14 MiG-29SEs dan 2 MiG-29UBs
    *  Belarus – 41 MiG-29s di simpan pada January 2011.
    *  Bulgaria – 14 MiG-29 and 4 MiG-29UB fighters in service.
    *  Cuba – 4 MiG-29s di simpan pada January 2011.
    *  Eritrea – 7 MiG-29s di pakai January 2011
    *  Hungary – 28 di simpan pada January 2011. dan pesawat terakhir di istirahatkan pada December 2010.
    *  India
          o Indian Air Force menggunakan 69 MiG-29s pada December 2010. semua MiG-29s di upgrade menjadi MiG-29UPG standard.
          o Indian Naval Air Arm memakai 4 MiG-29Ks dan memesan 39 lagi pada December 2010.
    *  Iran – 25 MiG-29s di simpan 2011.
    * Kazakhstan – 40 MiG-29s di pakai pada January 2011.
    *  Malaysia – 10 MiG-29sdi simpan pada January 2011 untuk di istirahatkan
    *  Myanmar – 10 MiG-29s di pakai pada January 2011. dan memesan lebih dari 20 MiG-29SMT pada 2009.
    *  Peru – 19 dipakai pada January 2011.
    *  North Korea – 40 dipakai pada January 2011. 12 di beli dari Belarus pada 1995 dan memesan 18 MiG-29SE dan 3 Mig-29 baru  dari Russia pada 1996. dua rusak karena kecelakaan.
    *  Poland – 36 dipakai pada of January 2011.
    *  Russia – 447 dipakai pada January 2011.
    *  Serbia – 4 dipakai pada.
    *  Slovakia – 21 MiG-29s diterima,  12 dipakai pada January 2011.
    *  Sudan – 12 dipesan,dan 12 dipakai pada of January 2011.
    *  Syria – 19 MiG-29s dipakai pada 2011.
    *  Turkmenistan – 24 MiG-29s dipakai pada 2011.
    *  Ukraine – 80 MiG-29s dipakai pada January 2011. dan mulai mengupgrade MiG-29 9-13s menjadi MiG-29MU1s.
    * USA – uji coba
    *  Uzbekistan – 60 MiG-29s dipakai pada January 2011.
    *  Yemen – 18 MiG-29SMTs dan 1 MiG-29UBT dipakai pada January 2011.


Bekas pengguna

    *  Czechoslovakia
    *  Czech Republic
    *  East Germany
    *  Germany
    *  Iraq
    *  Israel
    *  Moldova
    *  Romania
    *  Soviet Union
    *  Yugoslavia

Rudal Balistik Jelajah RS-24 Yars

 Type     Intercontinental ballistic missile
Place of origin      Russia

Service history

In service     July 2010
Used by      Russia

Production history

Designer     Moscow Institute of Thermal Technology
Manufacturer     Votkinsk Machine Building Plant

Specifications

Length     approx. 23 m
Diameter     approx. 2 m
Warhead     MIRVed, not less than 4x 550 kt warheads[2]
Propellant     solid
Speed     Mach 13+ (25km/s)
system     Inertial

jarak 11500km

RS-24 Yars ( Rusia : РС-24 "Ярс") adalah MIRV (multiple independently targetable reentry vehicle/missile dengan banyak hulu ledak yang dapat menyerang beberapa sasran sekaligus) Rusia  ,rudal balistik termonuklir antarbenua ini pertama diuji pada 29 Mei 2007 setelah proyek rahasia militer R & D , untuk menggantikan R-36 dan UR- 100N yang sudah dipakai hampir selama 50 tahun (tua banget nih udah mbh2). RS-24 Yars lebih hebat dari Topol M karena dapat membawa 10 hulu ledak dengan target yang berbeda. Amerika Serikat berencana memasang sistem pencekat rudal di Eropa setelah Russia mempublikasikan hasil tes pada Tahun 2007. RS-24 mulai di gunakan militer russia pada 2010.

Multi hulu ledak sedang di pasang



Kira kira proses Peluncuran muti warhead



RS-24 memiliki jarak jangkau sampai 11500km. (kira kira sampai kalo di arah in ke indonesia). pantas sjalah kalo amerika dan para sekutu ketakutan dengan RS-24. apalagi multi hulu ledak, ga kebayang deh. jarak jangkau yang jauh juga di dukung dengan kecepatan yang mengagumkan 24.5km/detik.



berhubung RS-24 yars belum ada gambarnya Kira kira begini bentuk RS-24 yars (M-topol,)

pemerintah Rusia mengakui RS-24 didesain untuk mengalahkan sistem anti-rudal yang ada,  RS-24 di luncurkan dengancara mobile (memakai truk) di Kosmodrom Plesetsk di barat laut Rusia pada 11:20 GMT dan hulu ledak mendarat pada target sekitar 5.750 km (3.600 mil) Kamchatka Peninsula. Peluncuran kedua di lakukan di Plesetsk pada 25 Desember 2007 jam 13:10.dan berhasil mencapai target. peluncuran ketiga Sukses dilakukan pada 26 November 2008 jam 13:20 GMT  dari Plesetsk space center di barat laut Rusia.pengembangan maupun penggunaan RS-24 kemungkinan akan terancam oleh perjanjian new START (Strategic Arms Reduction Treaty/perjanjian pembatasan senjata nuklir).

M-topol



M-topol


Pada bulan April 2010, ilmuwan nuklir Rusia Yuri Salomo mengatakan rudal akan mulai digunakan militer russia pada Desember 2009, meskipun sumber-sumber resmi militer Rusia tidak mengumumkan bahwa rudal telah digunakan hingga Juli 2010. rudal ini diharapkan tetap di produksi sampai 2025.

BMP-1 Infantry fighting vehicle

BMP-1

Specifications
LENGTH	22 FT
WIDTH	9 FT
HEIGHT	7 FT
WEIGHT	14 TONS
Main Armament (caliber, model)	73-mm 2A38 gun
ammunition type	HEAT-FS, HE-Frag
range, effective (m)	800
rate of fire (rpm) sustained/maximum	10
stabilized
elevation/traverse (degrees)
basic load	40
Secondary Armament	AT-4a/5a ATGM
range, effective (m)	2000/4000
rate of fire, cyclic/practical (rpm)
penetration (mm @ m range)	600/650
basic load	5
Auxiliary Armament	7.62-mm PKT MG
range, effective (m)
ammunition type
rate of fire, cyclic/practical (rpm)
penetration (mm)
basic load	2000
Auxiliary Armament
model
rate of fire, cyclic/practical (rpm)
penetration (mm @ m range)
basic load
vehicle characteristics
night sights
commander	IR
gunner	II
driver	IR
speed, road/off-road (kph)	65/45/8
range, road/off-road (km)	600/570
trench crossing (width x height m)	2.5x0.8
grade x side slope (degrees)	31x17
ground clearance (mm)	390
fording (m)	swim
armor, hull/turret (mm)	19/23
crew	3 + 8
Night Firing Sights	Image Intensifier range 1200 m.

BMP-1 adalah kendaraan amphibi tempur infantri (infantry fighting vehicle) Soviet. BMP adalah kepanjangan dari Boyevaya Mashina Pekhoty (Rusia: Боевая Машина Пехоты),yang artinya "kendaraan tempur infanteri". BMP-1 merupakan kendaraan infantry fighting vehicle (IFV) yang paling banyak di produksi di dunia manusia (red. yaiyalah masa dunia jin)



perbandinagn layout BMP1 dan BMP2

BMP merupakan desain revolusioner yang menggabungkan fitur armored personnel carrier - APC dan tank ringan. Soviet memperkiraan perang masa depan akan mengggunakan senjata nuklir, kimia dan biologi, maka ifantri beresiko tinggi tewas atau lumpuh karena paparan radiasi,  kimia, atau biologi. BMP memiliki sistem perlindungan anti radiasi sehingga infantri akan lebih aman. BMP juga memberi tembakan pendukung bagi infantri dan membantu tank utama (red. MBT)



BMP2



Kombinasi senjata anti-tank yang efektif, mobilitas tinggi, dan perlindungan yang memadai membuat BMP menjadi tambah hebat. Dirancang untuk bergerak cepat dalam perang nuklir, di tambah meriam pelontar granat 73mm 2A20 dengan 40 peluru high explosive anti tank yang dilengkapi dengan pengisi otomatis dan jarak maksimum lebih dari 7.000 ft,sudah cukup hebat untuk sebuah mesin perang tahun 70an. hhai. meriam utama BMP1 tidak biasa, peluru yang di gunakan adalah peluru yang di gunakan pada RPG-7. selain meriam utama, ada juga AT-3 Sagger anti-tank guided missle (missile yang dapat di kendalikan) yang memiliki jarak maxium hingga 3.000 meter

untuk bergerak di air BMP memiliki waterjet PT-76, dan memiliki jarak tempuh dan kecepatan yang memadai untuk bersaing denagntank lain dalam formasi ofensif. BMP memerlukan tiga orang untuk beroprasi, termasuk komandan kendaraan, BMP dilengkapi dengan inframerah, periskop, dan night vison untuk operasi malam hari dan bisa membuat tabir asap sendiri dengan menyemprotkan exhaust manifold.



BMP1 yang terbakar jadi sate kalo hewan hhi

Karena kerentanan ekstrem BMP yang terlihat dalam perang di Timur Tengahpada 1973, membuat perdebatan luas di Tentara Soviet tentang layak tidak nya BMP digunakan dalam pertempuran. BMP memiliki armor besi yang relatif tipis (ketebalan maksimal dalam lambung adalah 19mm, 23 mm turret) .belum lagii meriam kaliber 50 yng hanya mampu menembus pada kemiringan 60 ° , belum lagi sangat rentan terhadap ATGM (anti tank guided misile) dan tembakan tank.kelemahan juga terdapat pada perlindunagn mesin dan area penyimpanan amunisi (di sisi kanan), tabung bahan bakar (di pintu belakang), dan tempat duduk pasukan di belakang. (ngeri banget bisa jadi sasran empuk nih)
Karena kemampuan senjata utama yang minimal belumlagi masalah armor, BMP tidak mampu untuk terlibat pertempuran dengan tank.

.
BMP-1 pertama kali di pakai  pada Perang Yom Kippur 1973 di mana digunakan oleh Mesir dan Suriah. Berdasarkan pengalaman dalam awal perang Soviet di Afghanistan, di buatlah modernisasi dari BMP-1 atau lebih dikenal dengan BMP-2.mulai di pakai oleh tentara soviet pada Agustus 1980.

BMP 1 dengan meriam anti pesawat

Pada tahun 1987, BMP-1 mulai di modernisasi kembali dan menjadi BMP-3 yang memiliki sistem persenjataan baru.

BMP versi awal

• BMP Model 1966 - original version dari BMP (BMP-A)
• BMP-1 (BMP M1976) - Varian paling umum BMP adalah yang muncul pada tahun 1970. placement of the engine. Modifikasi yang paling mencolok, pemanjangan meriam utama.
• BMP-1K [BMP Ml974] -- versi komando dari BMP-1,  memiliki peralatan radio tambahan dan antena dan memiliki port senapn mesin yang dilas tertutup.
• BMP-1P [BMP M1981]
• BMP-1PK -- varian Komando
• BMP KShM [BMP 1978] -- dengan  teleskop besar dan peralatan radio lebih maju dari M BMP 1974. Tidak ada senjata dipasang di turret. Varian ini  digunakan oleh staf resimen dan divisi.
• PRP-3 (BMP-SON

SUKHOI SU-27

 Su-27

Tipe     Pesawat tempur superioritas udara (Su-27 Flanker-B)
 Produsen     Sukhoi
 Terbang perdana     20 Mei 1977
 Diperkenalkan     Desember 1984
 Status     aktif
 Pengguna     Rusia
Aljazair, Angola, Belarusia, Cina, Eritrea, Ethiopia, India, Indonesia, Kazakhstan, Malaysia, Ukraina, Uzbekistan, Venezuela, Vietnam
 Tahun produksi     1984 - kini
 Jumlah produksi     680
 Harga satuan     US$35 juta
 Varian     Su-30
Su-33
Su-34
Su-35
Su-37
J-11

Sukhoi Su-27 (kode NATO: Flanker) adalah pesawat tempur yang awalnya diproduksi oleh Uni Soviet, dan didesain oleh Biro Desain Sukhoi. Pesawat ini adalah saingan utama generasi pesawat tempur Amerika Serikat (yaitu F-14 Tomcat, F-15 Eagle, F-16 Fighting Falcon, dan F/A-18 Hornet). Su-27 memiliki jarak jangkau yang jauh, persenjataan yang berat, dan kelincahan yang tinggi. Pesawat ini sering disebut sebagai bukti persaingan antara Sukhoi dengan Mikoyan-Gurevich (kalo di indonesia pabrik pesawatnya cuma satu, di rusia ada banyak), karena Su-27 dan MiG-29 berbentuk mirip. Ini adalah anggapan yang keliru, karena Su-27 dirancang sebagai pesawat interseptor dan pesawat tempur superioritas udara jarak jauh, sedangkan MiG-29 dirancang untuk pesawat tempur pendukung jarak dekat

Desain aerodinamisasi dasar dari Su-27 sangat mirip dengan MiG-29. Pesawat ini sangat besar dan tidak ada material komposit yang digunakan sehingga untuk meminimalisrir beratnya digunakanlah material titanium (sekitar 30%. titanium ga di jual d tukang rosok hho).. Su-27 bukanlah sebuah pesawat dengan sayap delta murni karena masih mempertahankan bentuk ekor konvensional, dengan menggunakan 2 sirip ekor vertikal di sisi luar kedua mesinnya, dan dibantu dengan 2 ekor tengah melipat kebawah untuk membantu stabilitas lateral.

Mesin turbofan Lyulka AL-31F yang terpasang di beri tempat yang longgar, agar aliran udara yang tidak terputus pada saluran udara masuk agar aman hhi. Ruangan yang tercipta di antara dua buah mesin juga menyediakan daya angkat tambahan sehingga mengurangi beban sayap.

Manufer kobra

Su-27 adalah pesawat pertama Uni Soviet yang menggunakan sistem kontrol  fly by wire. bila sistem ini dikombinasi dengan beban sayap yang relatif rendah dan kontrol pilot yang hebat , maka menghasilkan pesawat yang luar biasa lincah, tetap mudah dikontrol walaupun pada kecepatan sanagat rendah.. Pada pameran dirgantara , pesawat ini mampu mendemonstrasikan kemampuan manuver "patukan kobra" (kobra Pugachev). Pengendali semburan jet juga sudah di uji coba dan sudah diterapkan pada model-model akhir yaitu Su-30MKI dan Su-37, memungkinkan pesawat untuk berbalik tajam dengan radius putar hampir nol, menggunakan teknik somersault vertikal ke gerakan pelurusan kembali dan mengambang terbatas dengan hidung pesawat menghadap keatas. (hebad broo)

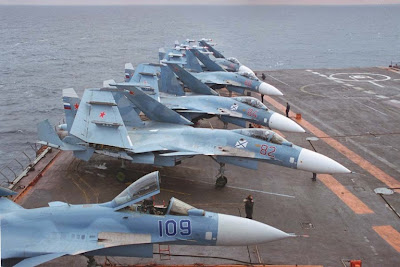

 Sukhoi Su-27k/Su-33 yang sayapnya dapat di lipat

Versi laut dari Flanker (lebih dikenal dengan nama Su-33), menggunakan kanard untuk daya angkat tambahan, mengurangi jarak lepas landas (sangat penting untuk kapal yang beroperasi dari kapal induk tanpa pelontar) Kanard ini juga digunakan pada beberapa Su-30, Su-35, dan Su-37.
Kanopi Su-27UB.

Sebagai tambahan pada kelincahannya , Su-27 memiliki daya tampung bahan bakar internal yang lebih besar. Pada konfigurasi berlebih untuk jarak tempuh maksimum, pesawat ini mampu membawa 9.400 kg bahan bakar internal, tentu saja hal ini membuat kemampuan manuvernya menurun :( , dan beban normalnya adalah 5.270 kg.

Sejarah tempur

Walaupun Su-27 dianggap memiliki kelincahan yang mengagumkan, pesawat ini belum banyak dipakai pada petempuran yang sebenarnya. pada Perang Ethiopia-Eritrea, dimana pesawat-pesawat Sukhoi Su-27A Ethiopia dipakai untuk melindungi pesawat pengebom MiG-21 dan MiG-23. Pada perang itu, pesawat-pesawat Su-27 tersebut berhasil menghancurkan empat MiG-29 Eritrea.

Salah satu pilot yang berhasil menembak jatuh lawan adalah Aster Tolossa, yang menjadi wanita Afrika pertama yang memenangi sebuah pertempuran udara.

Karakteristik umum

    * Kru: Satu
    * Panjang: 21,9 m
    * Lebar sayap: 14,7 m
    * Tinggi: 5,93 m
    * Luas sayap: 62 m²
    * Bobot kosong: 16.380 kg
    * Bobot terisi: 23.000 kg
    * Bobot maksimum lepas landas: 33.000 kg
    * Mesin: 2× Lyulka AL-31F turbofan, 122,8 kN masing-masing

Kinerja

    * Laju maksimum: 2.500 km/jam (1.550 mph Mach 2.35)
    * Jarak jangkau: 1.340 km pada ketinggian air laut, 3.530 km pada ketinggian tinggi
    * Batas tertinggi servis: 18.500 m
    * Laju panjat: 325 m/s
    * Beban sayap: 371 kg/m²
    * Dorongan/berat: 1,085

RPK machine gun



RPK versi standar dengan bipod terbuka

Specifications

Weight     RPK: 4.8 kg (10.6 lb)
RPKS: 5.1 kg (11 lb)
RPK-74: 4.7 kg (10 lb)
RPKS-74: 4.85 kg (10.7 lb)
Length     RPK, RPKS: 1,040 mm (40.9 in)
RPKS: 820 mm (32.3 in) stock folded
RPK-74, RPKS-74: 1,060 mm (41.7 in)
RPKS-74: 845 mm (33.3 in) stock folded
Barrel length     590 mm (23.2 in)
Cartridge     RPK, RPKS: 7.62x39mm M43
RPK-74, RPKS-74: 5.45x39mm M74
Action     Gas operated, rotating bolt
Rate of fire     600 rounds/min
Muzzle velocity     RPK, RPKS: 745 m/s (2,444 ft/s)
RPK-74, RPKS-74: 960 m/s (3,149.6 ft/s)
Effective range     100–1,000 m sight adjustments
Feed system     RPK, RPKS: 40-round curved magazine, 75-round drum magazine
RPK-74, RPKS-74: 45-round box magazine, 100-round plastic drum magazine, belt ammunition (with side mounted belt feed device)

Sights     Front: semi-shrouded front post, rear: sliding tangent with adjustable notch
Sight radius: 555 mm (21.9 in)

Pada pertengahan 1950-an tentara Soviet mulai mencari desain senjata infanteri baru untuk menggantikan 7.62x39 SKScarbines , AK senapan serbu dan LMGs RPD. Beberapa desainer telah mengajukan desain mereka, senapan yang sedang di cari adalah senjata laras panjang yang lebih bertenaga dan dengan kapasitas amunisi yang lebih banyak, tapi masih sama dengan amunisi lama. Pada tahun 1961, tentara Soviet memilih desain Kalashnikov, yaitu senapan serbu AKM dan RPK (machine rifle / light machine gun). RPK adlah singkatan dari Ruchnoy Pulemjot Kalashnikova atau  senapan mesin ringan Kalashnikov.  Copy RPK tetap diproduksi di beberapa negara, di Rusia sebagian besar RPK telah diganti dengan 45mm RPK-74, meskipun hanya sedikit RPK akan masih tetap di gunakan. Rusia masih memproduksi RPK untuk tujuan ekspor, dengan sedikit pembaharuan dan menggunakan polimer tapi tetap menggunakan amunisi 7,62 x39.

RPK adalah senapan dengan sistem kokang gas (bukan senapan angun lo), feed magazine, pendingin udaradan rotating bolt. sistem kerjanya sama seperti Ak-47. pelatuk dan sistem keamanan juga sama. Laras secara permanen terpasang di reciever dan tidak dapat diganti.



RPK dengan magazine tabung

ukuran magazine RPK sama persis dengan AK-47dan AKM. Namun, magazine untuk RPK memiliki kapasitas amunisi lebih banyak. Yang paling umum adalah magazine melengkung dengan kapasitas 40 amunisi. produksi awal magazine RPK dibuat dari baja yang dicap. RPK juga mempunyai magazine amunisi berbentuk tabung. magazine amunisi ini berat dan mahal untuk di buat, dan metode pengisisannya juga sama dengan magazine kotak, dengan cara memasukkan satu demi satu amunisi (sangt membosankan pastinya hha). kapasitas magazine tabung adalah 75 amunisi.

RPK dengan popor lipat

Senapan mesin RPK dilengkapi dengan bipods lipat. Versi khusus  RPK untuk pasukan penerjun, memiliki popor yang bisa di lipat (red. RPKS)

type     Light Machine Gun
Place of origin      Soviet Union

Service history

In service     1961–present
Wars     Vietnam War
Cambodian Civil War
Cambodian–Vietnamese War
Soviet war in Afghanistan
First Chechen War
Second Chechen War
Iraq War
War in Afghanistan (2001–present)
Cambodian–Thai border stand-off
various others

Production history

Designer     Mikhail Kalashnikov
Designed     1961
Manufacturer     Vyatskie Polyany Machine-Building Plant

Produced     RPK: 1961–1978
RPK-74: 1974-present
Variants     RPKN, RPKS, RPKSN, RPK-74, RPK-74N, RPKS-74, RPKS-74N

Negara Pengguna

    *  Afghanistan    *  Albania    *  Bulgaria    *  Cambodia    *  Cape Verde    *  Central African Republic    *  Chad    *  Comoros    *  Congo-Brazzaville    *  Cuba    *  Djibouti    *  Equatorial Guinea    *  Ethiopia    *  Guinea-Bissau    *  Hungary    *  Iran    *  Iraq    *  Latvia    *  Libya    *  Malaysia    *  Mal    *  Malta    *  Mongolia    *  Mozambique    *  Nicaragua    *  Nigeria    *  North Korea    *  Poland    *  Romania    *  Russia    *  Seychelles    *  Somalia    *  Sudan    *  Syria    *  Tanzania    *  Uganda    *  Uzbekistan    *  Vietnam    *  Yemen    *  Zimbabwe

RPG-18 roket anti tank

 Rpg-18

Type :    Rocket-propelled grenade
Place of origin :    Soviet Union USSR
Specifications
Weight :    1.4 kg (unarmed) 2.6 kg (ready to fire)
Length :    705 mm (unarmed) 1,050 mm (ready to fire)
Crew :    1
Shell :    HEAT with a penetration of 375 mm of RHA
Caliber :    64 mm
Action :    By using VP-18 impact fuze: 1,000 mm: Brick 500 mm: Concrete with VP-18 impact fuze.
Muzzle velocity :    115 m/s
Effective range :    200 m

RPG-18 adalah Roket pelontar granat sekali pakai (unloader) buatan Russia.mulai di pakai oleh Militer Russia pada tahun 1972. RPG-18 sangat mirip dengan M72 LAW buatan amerika. tapi RPG-18 lebih bagus dalam desain dan penampilan. Roket ini di produksi sampai awal 1990an.

tentara russia dengan RPG-18

RPG-18 mempunyai sirip yang berfungsi sebagai penstabil d bagian belakang. terdiri dari 2 tabung berukuran berbeda yang di satukan yang bisa di tarik memanjang dan di pendekan.tabung bagian luar terbuat dari fiberglas dan bagian dalam terbuat dari alumunium.untuk menembakan, tabung hanya perlu di tarik dan memutar bagian belakang roket.bila di tarik, secara otomatis bidikan besi akan membuka dan tutup tabung bagian blakang dan depan akan terbuka.karena laras belakang terbuka, 15m dibelakang roket saaat peluncuran sangat berbahaya (api backblast).



api backblast RPG-18



Roket akan sepenuhnya akan terbakar setelah meninggalkan tabung jadi relatif lebih aman dari pada RPG-29. kecepatan maximu roket sekitar 114m/s. lumayan cepat. :) hulu ledak yang di pakai adalah tipe High Explosive Anti Tank (HEAT) seberat 312gram yang mampu menembus 300mm besi. hhi keren

Sukhoi T-50 Pak Fa (Pesawat Siluman)

Sukhoi Pak fa dalam uji coba

Role : Stealth multirole fighter
National origin : Russia
Manufacturer : Sukhoi
First flight : 29 January 2010
Introduction : 2015 (planned)
Status : Test flight / pre-production
Primary user : Russian Air Force
Number built : 4 (2 flown)
Program cost : US$8–10 billion (est.)
Unit cost : US$100 million (est.)
Variants : Sukhoi/HAL FGFA

Sukhoi PAK-FA adalah sebuah pesawat jet tempur generasi kelima yang dikembangkan oleh Sukhoi OKB untuk Angkatan Udara Rusia.
Prototipe saat ini Sukhoi T-50 PAK FA.

Sukhoi PAK-FA akan menggantikan MiG-29 Fulcrum dan Su-27 Flanker Militer Rusia dan sebagai dasar dari proyek / Sukhoi HAL FGFA yang sedang dikembangkan dengan India (kapan indo pnya kyk gini??). Sukhoi PAK-FA dirancang untuk bersaing dengan F-22 Lockheed Martin's Raptor dan F-35 Lightning II buatan amerika. Prototipe pertamax Sukhoi PAK-FA melakukan uji terbang (mabur) pertama pada 29 Januari 2010. uji coba keduanya pada tanggal 6 februari dan ketiga pada 12 Februari 2010. total telah di lakikan 40 uji coba. Prototipe kedua rencananya akan memulai uji penerbangan pada akhir tahun 2010, namun ini telah ditunda sampai 2011.

Sukhoi direktur Mikhail Pogosyan telah memperkirakan 1.000 pesawat akan di buat selama empat dekade berikutnya, yang akan diproduksi dengan kerjasama India, empat ratus pesawat untuk Rusia dan India dan enam ratus bagi negara lain. Ia juga mengatakan bahwa kontribusi India berada dalam bentuk kerja sama di bawah perjanjian bukan sebagai perusahaan patungan Angkatan Udara India akan "mendapatkan 50 pesawat dengan tempat duduk tunggal dari versi Rusia" sebelum kursi ganda FGFA dikembangkan.. Militer Rusia akan membeli pesawat sepuluh pertama pada 2012 dan 60 pada 2016. sepuluh pesawat pertama akan dikirimkan tanpa mesin "generasi kelima". Ruslan Pukhov,. direktur dari Pusat Analisis Strategi dan Teknologi, telah memperkirakan bahwa Vietnam akan menjadi pembeli kedua pesawat Sukhoi Pak Fa. Sukhoi Pak Fa diharapkan memiliki masa pakai sekitar 30-35 tahun..


Pengembangan:


Pada akhir 1980-an, Uni Soviet didesak kebutuhan untuk pesawat generasi selanjutnya untuk menggantikan MiG-29 dan Su-27. Dua proyek yang diusulkan untuk memenuhi kebutuhan ini, Sukhoi Su-47 dan Proyek Mikoyan 1,44. Pada tahun 2002, Sukhoi dipilih untuk memimpin desain untuk pesawat baru.

Pada tanggal 8 Agustus 2007, Panglima Angkatan Udara Rusia Alexander Zelin yang dikutip oleh kantor berita Rusia bahwa tahap pengembangan program PAK FA kini lengkap dan pembangunan pesawat pertama untuk pengujian penerbangan akan segera dimulai. Alexander Zelin juga mengatakan bahwa pada tahun 2009 akan ada tiga pesawat generasi kelima siap di uji. Pada tanggal 11 September 2010, diberitakan bahwa negosiator India dan Rusia telah sepakat pada kontrak kerja yang kemudian akan di ajukan ke Kabinet. masing negara akan menginvestasikan dana sebesar $ 6 milyar dan membutuhkan 8 sampai 10 tahun untuk mengembangkan pesawat menjadi pesawat FGFA.


Design:
Meskipun sebagian besar informasi tentang PAK FA dirahasiakan, diyakini dari wawancara dengan orang-orang di Angkatan Udara Rusia dan DepartemenPertahanan bahwa Sukhoi Pak Fa akan menjadi pesawat siluman, memiliki kemampuan untuk supercruise (jelajah dengan kecepatan tinggi), dilengkapi dengan rudal udara ke-udara, udara-ke-darat, dan rudal udara-ke-kapal generasi terbaru

Radar sistem

Menurut Sukhoi, radar baru akan mempermudah pilot dan pesawat akan bisa berbagi informasi dengan pesawat lain.

sistem penyimpanan senjata

Persenjata di letakan di bagian dalam dan Bahan Komposit banyak digunakan Sukhoi Pak Fa bertujuan untuk meminimalkan pantulanradar/radar cross-section (RCS) , diperkirakan panjangnya antara 4.9-5.1m. Komsomolets Moskovsky menyatakan bahwa T-50 telah dirancang untuk menjadi lebih lincah dari F-22 Raptor dan lebih sulit terdeteksi radar.

General characteristics

* Crew: 1
* Length: 19.8 m (65.9 ft)
* Wingspan: 14 m (46.6 ft)
* Height: 6.05 m (19.8 ft)
* Wing area: 78.8 m2 (848.1 ft2)
* Empty weight: 18,500 kg (40,785 lb)
* Loaded weight: 26,000 kg (57,320 lb)
* Useful load: 7,500 kg (combat load) (16,534 lb)
* Max takeoff weight: 37,000 kg (81,570 lb)
* Powerplant: 2 × New unnamed engine by NPO Saturn and FNPTS MMPP Salyut of 175 kN each. Prototype with AL-41F1 of 147 kN each,definitive version with new engine
* Fuel capability: 10,300 kg (22,711 lb)

Performance

* Maximum speed: 2,100 - 2,500 km/h (Mach 2+) (1,300 - 1,560 mph) ; at 17,000 m (45,000 ft) altitude
* Cruise speed: 1,850 - 2,100 km/h (1,150 - 1,300 mph)
* Ferry range: 5,500 km (3417 miles)
* Service ceiling: 20,000 m (65,616 ft)
* Rate of climb: 350 m/sec (68,900 ft/min)
* Wing loading: 330(normal) - 470(maximum) kg/m2 (67(normal) - 96(maximum) lb/ft2)
* Thrust/weight: 1.19
* Maximum g-load: 10-11 g

Armament

* Guns: None on prototype. Apparent provision for a cannon (most likely GSh-301). Possible two 30 mm cannons.
* Hardpoints: Two internal bays Other sources suggest two auxiliary internal bays for short range AAMS and six external hardpoints

RPG-29 "VAMPIRE"

PG-29 dengan Proyektil PG-29v

RPG-29 "vampire" adalah Rocket pelontar granat (RPG/Rocket Proppelled Granade) buatan Russia. Ini salah satu Senjata Anti-tank favorit saya. Dikembangkan oleh Bazalt Russia pada era 80-an. RPG-29 ini memakai hulu ledak tipe PG-29V yang mampu menembus armor bagian depan tank modern (abram, challenger, T-90, merkava), dengan menaklukan teknologi Reaktif armor yang ada pada tank. dapat menembus 750mm besi. kira kira kalo buat nembak kambing langsung bisa jadi sate. :o

RPG-29 adalah rocket anti tank yang di luncurkan dari pundak dan di desain untuk di operasikan dan di bawa oleh satu tentara. Di atas tabung terdapat bidikan Optic jenis 2,7 x IP38. dan di bagian bawah terdapat pegangan dan pemicu seperti halnya senapan. IPN51-2 Night vision juga bisa di pasang sebagai bidikan.

Tidak seperti anti-tank buatan russia pada umumnya, kekurangan RPG-29 adalah ketika Pelatuk di tarik, mesin Rocket menyala sebelum meninggalkan selongsong. jadi sangat berbahaya bagi si operator, bisa2 mukanya gosong kena backblast roket. hhi . Karena sistem kerjanya yang mirip senapan. senjata ini bisa di golongkan sebagai senapan recoils.

ada 2 proyektil yang tersedia untuk RPG-29, yaitu PG-29V anti-tank/bunker blaster dan TPG-29V anti-personil. proyektil PG-29V memiliki hulu ledak High Explosive Anti Tank (HEAT) yang dapat menembus Armor Reaktif. PG-29V memiliki 2 hulu ledak, hulu ledak pertama menghancurkan Armor reaktif lalu hulu ledak kedua menembus armor utama dari tank. Delapan sirip juga di pasang pada roket agar stabil saat diluncurkan.

dalam uji coba yang dilakukan pada tank T-80 dan T-90, RPG-29 dapat menembus armor reaktif dan armor depan yang sangat tebal.

sejarah pemakaian

Tentara Russia

RPG-29 mulai di pakai oleh militer soviet pada 1989

Militan Hezzbollah mengoprasikan RPG-29

tank Merkava israel korban Rpg-29

Surat kabar Israel (negara bejat) yaitu Haazertz menyatakan bahwa RPG-29 adalah sumber bencana bagi tank tank israel pada perang libanon 2006. walaupun juru bicara kementrian Russia membantah bahwa russia menyuplai langsung RPG-29 kepada Hezzbollah lebanon. majalah Kommersant mempercayai bahwa suriahlah yang menyuplai RPG-29 kepada Hezzbollah.

skema kejadian

Pada tahun 2007, pejabat inggris menegaskan bahwa RPG-29 telah menembus reaktif armor dan aror lambung tank challenger (MBT inggris paling modern) di almanah irak, dan melukai seorang kru.

Di bulan Mei 2008. The New York Times mengungkapkan bahwa tank M1 Abrams (MBT Amerika paling modern) telah rusak karena RPG-29 di irak.

Tempat asal : Soviet Union USSR / Russia Russia
Di operasikan pada : 1989–present
Pengguna : Russia, Mexico, Hezbollah, Ukraine, Syria
Perang : Iraq War, 2006 Lebanon War
Manufacturer : Bazalt, Avibras, SEDENA

Specifications

Weight : 12.1 kg (27 lb) unloaded (with optical sight)
18.8 kg (41 lb) loaded (ready to fire)
Length : 1 m (3 ft 3 in) (disassembled for transportation)
1.85 m (6 ft 1 in) (ready to fire)
Cartridge : PG-29V tandem rocket
TBG-29V thermobaric rounds
Caliber : 105 mm (4.1 in) barrel
65 and 105 mm (2.6 and 4.1 in) warheads
Muzzle velocity : 280 m/s (920 ft/s)
Effective range : 500 m (1,600 ft)
Sights : Iron, optical, and night sights available with ranges up to 450 m (1,480 ft)
Blast yield : 750 mm (30 in): RHA (after reactive armor effects)
1,500 mm (59 in): Reinforced concrete or brick
3,700 mm (150 in): Log and earth fortification

RPG – 7 roket anti tank

Tipe : Granat berpeluncur roket
Negara asal : Uni Soviet
Sejarah pemakaian : Masa penggunaan 1961–sekarang
Sejarah produksi : Varian RPG-7V2 (model terkini)
RPG-7D3 (lintas udara)
Type 69 RPG (Cina)

Spesifikasi:

Berat : 7 kg
Panjang : 950 mm
Kaliber : 40 mm
Kecepatan peluru : 115 m/s
Jarak jangkauan : ~ 920 m (meledakkan diri)
Alat bidik : Alat bidik teleskopik UP-7V

RPG-7 (bahasa Rusia: РПГ-7), adalah granat berpeluncur roket anti tank yang diluncurkan dari pundak yang banyak diproduksi. Senjata ini dirancang oleh Uni Soviet, dan nama panjangnya adalah Ручной Противотанковый Гранатомёт atau Ručnoj Protivotankovyj Granatomjët, yang artinya “peluncur granat anti tank genggam”.
Senjata ini dikenal memiliki daya tahan tinggi, sederhana, murah, dan efektif, sehingga menjadi granat berpeluncur roket yang paling banyak dipakai di dunia. Ada sekitar 40 negara yang memakai RPG-7, dan senjata ini diproduksi di sembilan negara. RPG-7 dipakai dalam berbagai konflik di dunia sejak pertengahan 1960-an, dari Perang Vietnam sampai Perang Afganistan dan Perang Irak masa kini.
RPG-7 pertama kali diperkenalkan oleh Uni Soviet pada tahun 1961 dan dipakai pada tingkat regu. Konsep awal senjata ini dibuat berdasarkan senjata era Perang Dunia II, yaitu Bazoka Amerika Serikat dan Panzerfaust Jerman.

Sejarah
Latar belakang
Teknologinya RPG diadopsi dari pengembangan bazoka, yakni memanfaatan tabung hampa berukuran panjang untuk melontarkan proyektil berisi bahan peledak berkekuatan besar. Rancangan senjata baru yang disebut proyektil dengan isian penembus (hollow charge) memungkinkan lapisan baja kendaraan dapat dilumatkan dengan sejumlah kecil bahan peledak.
Prinsip kerja yang dikenal sebagai efek Monroe banyak mengalami kendala. Kecepatan jelajahnya lebih rendah dibandingkan proyektil meriam biasa. Hal ini mendorong upaya pengembangan lanjutan yang berujung pada sistem senjata anti tank perorangan konvensional tanpa mekanisme kendali.
Selain itu dikenal pula sistem senjata peluncur hulu ledak isian tabung hampa yang mengaplikasikan prinsip senjata tanpa tolak balik (recoilless). Gaya tolak balik yang timbul saat penembakan diredam oleh gas bertenaga besar yang juga timbul saat itu. Tak pelak proyektil yang keluar dari tabung peluncur tanpa disertai hentakan memang berisiko terganggu tingkat akurasi bidikannya.
Pengembangannya menghasilkan Reaktivny Protitankovy Granatze Vzor 2 (RPG-2) di awal tahun 1946. RPG-2 dapat diisi ulang dengan memasang kembali satu unit amunisi di moncong tabung peluncurnya. Walaupun populasinya sudah jauh berkurang, senjata yang ditembakkan dengan cara disandang pada bahu ini masih dapat dijumpai di sejumlah wilayah rawan konflik.

Perancangan RPG-7
RPG-7 dihasilkan lewat pengembangan RPG-2. Kelebihannya ditekankan pada jangkauan jelajah yang lebih baik dan kemampuan tembus lapisan baja yang lebih tebal. Generasi pertamanya, RPG-7V, memiliki dimensi yang sama dengan RPG-2. Muncul di tahun 1962, sejatinya wujud fisik RPG-7 tak banyak beda dengan RPG-2, hanya berbeda bentuk kepala hulu ledaknya, penggantian jenis proyektil dari HE (high explosive) menjadi HEAT (HE Anti-Tank) dan sedikit modifikasi pada tabung peluncurnya. Tujuannya agar jangkauan jelajah dan kemampuan tembus lapisan bajanya meningkat dengan signifikan.
Generasi selanjutnya mengalami sejumlah perubahan fisik yang cukup signifikan. Penampilan tabung peluncurnya mengalami modifikasi. Mulai dari kerucut pelindung semburan api pada knalpot (blast shield), lapisan kayu peredam panas yang kian tebal, hingga tambahan satu buah gagang pistol di belakang gagang terdahulu tempat picu.
Gagang tambahan ini tempat alat pengaktif empat buah sirip kecil yang ada di bagian penghujung tongkat luncur. Berhubung jarak tembak efektifnya juga makin jauh, ambang terendah skala bidik tak lagi 50 melainkan 100, dan nilai tertinggi mencapai 500 terbagi dalam lima selang (interval).

Kemajuan RPG 7 lainnya ialah teropong bidik NSP-2/R dengan skala perbesaran hingga dua setengah kali (pemakaian siang hari) atau teropong PRO-7 yang dapat berpendar pada malam hari. Jika diperlukan, teropong bidik dapat dibongkar dari kedudukannya mengikuti ”jejak” tabung peluncurnya yang dapat dibongkar menjadi dua bagian agar dapat dikemas ringkas. Contohnya ialah RPG 7D (Desantnaya) yang dirancang bagi pasukan lintas udara.
Amunisi RPG 7 ada empat ragam yang dibedakan lewat pemakaiannya. Amunisi latih sama sekali tidak berisi bahan peledak dan butuh dorongan tenaga proyektil peluru senapan serbu AK-47 kaliber 7.62 milimeter agar dapat melesat dari moncong tabung peluncur.
Dua jenis amunisi lainnya merupakan amunisi baku anti tank, yakni PG7 dan PG7M. Meski keduanya sama-sama berjenis proyektil HEAT, yang tersebut belakangan memang lebih ramping tapi punya setumpuk kelebihan. Sementara jenis amunisi terakhir, OG7, kepala hulu ledaknya lebih kecil dan dipakai melumpuhkan pasukan infanteri. Bentuknya mirip pensil berukuran raksasa. Garis tengah kepala hulu ledaknya sekitar 40 sentimeter.

Ketiga ragam amunisi sungguhan ini dilengkapi sumbu bentur tunda (delayed impact fuze) yang cara kerjanya cukup sederhana – layaknya proyektil mortir – menggantikan sumbu piezzo electric bawaan RPG 2, PG7, PG7M, dan OG7 punya prinsip kerja yang sama.
Beberapa saat usai picu ditarik dan sirip kecil diaktifkan, tongkat luncur mulai berputar pelan (dengan bantuan sirip kecil) meski amunisi belum sepenuhnya melesat meninggalkan tabung peluncur. Saat separuh bagian tongkat luncur keluar dari tabung, keempat sirip utama mulai mekar dan bertindak sebagai stabilisator arah luncur. Setelah jarak 11 meter terlampaui, motor roket di dalam kepala proyektil teraktifkan.
Tongkat luncur lepas dan proyektil kemudian melesat sendiri menuju sasaran dengan bantuan motor kecil. Jangkauan tembak efektif amunisi PG7 dan PG7M 300 meter untuk sasaran bergerak dan 500 meter untuk sasaran diam. Sementara jangkauan tembak OG7 hanya separuhnya. Bila luput menghantam sasaran, tak sampai lima detik proyektil ini bakal meledak dengan sendirinya. Cara ini biasanya digunakan operator RPG-7 untuk menghantam infantri, dimana RPG-7 dilontarkan dengan lintasan parabola.
Untuk menghadapi tank yang dilapisi dengan baja reaktif, terdapat amunisi khusus RPG-7 dengan peledak ganda dimana ledakan pertama untuk melumpuhkan lapisan baja reaktif pelindung tank sementara ledakan kedua digunakan untuk menghancurkan atau menembus baja tank. Namun meski tidak memiliki amunisi khusus, beberapa pasukan gerilyawan disebut-sebut memiliki cara lain untuk melumpuhkan tank yang dilengkapi lapisan baja reaktif. Langkah yang populer adalah menyiapkan tiga penembak RPG -7 yang diarahkan pada satu titik pada tank. Tembakan pertama digunakanan untuk melumpuhkan baja reaktif pelindung tank, sementara tembakan berikutnya digunakan untuk menghancurkan tank. Langkah ini digunakan oleh gerilyawan Tadjikistan ketika melumpuhkan sebuah tank T-72 yang dilengkapi baja reaktif meski keakuratan langkah ini disebut-sebut oleh kalangan militer sulit dilakukan mengingat untuk menembakan tiga RPG-7 pada satu titik pada tank yang bergerak sulit dilakukan.

Javelin Launcher

AN-94

Tipe : Senapan serbu
Negara asal : Russia
Masa penggunaan : 1997–sekarang
desainer : gennadiy nikonnov
Tahun perancangan : 1980-1994
Produsen : Izmash
Diproduksi : 1994-
kaliber : 5.45x39 mm
Mekanisme : Gas operated, rotating bolt; moving barrel-receiver-gas drive group for delayed recoil action
Panjang keseluruhan : 943 mm (728 mm with butt folded)
Panjang laras : 405 mm
kapasitas magazine peluru : 30 rounds
berat tanpa magazine : 3.85 k g
Rata² tembakan :1800 (two-shot burst) dan 600 (full auto) butir/menit
Maximum jarak : 700 meters
peluru : 5.45x39mm

AN-94 sering juga disebut "Abakan" merupakan senapan serbu modern Rusia. AN-94 merupakan kependekan dari Avtomat Nikonova 1994, dirancang oleh Gennady Nikonov. AN-94 merupakan proyek pemerintah Rusia untuk menggantikan senapan serbu legendaris AK-47 dengan nama Proyek Abakan sekitar tahun 1980an. Senapan produksi perusahaan senjata Rusia, IZhMASh ini memiliki kemampuan diatas senapan serbu AEK-971, AKB-1 dan AK-107. Salah satu kelebihan adalah peredaman efek recoil bahkan setelah meninggalkan laras senapan, sistem ini hampir sama dengan senapan AO-62. Dengan sistem ini peluru bahkan dapat mengenai sasaran pada posisi menembak yang sulit sekalipun. AN-94 juga memiliki fitur tembakan two-shot burst pada rata-rata tembakan 1800 butir/menit, dengan fitur ini peluru kedua meluncir berdekata dgn peluru pertama, hal ini meminimalisasi efek recoil yang dihasilkan, karena recoil yang kecil peluru kedua hampir dapat menyamai ketepatan yang dihasilkan peluru pertama, Fitur tembakan two-shot burst sangat efektif untuk menmbus rompi anti peluru.

Sejarah dan Desain
Desain yang paling mencolok dari AN-94 adalah magazine peluru yang miring beberapa drajat dari tengah (bila dilihat dari posisi menembak). Desain unik ini di butuhan untuk mekanisme pemasukan peluru yang unik.

diagram blog AN-94
